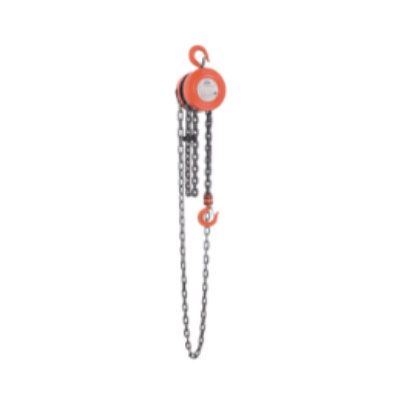

Tampok ng WCB-1 Chain Block 1. Karaniwang disenyo ng clamp para sa patayong pag-angat ng mga plate na bakal at bakal na istraktura. Ang mekanismo ng paghihigpit ng lock na naka-load na spring ay sinisiguro ang isang positibong paunang clampingforce.
2. Ang clamp ay nilagyan ng isang mekanismo ng kaligtasan, tinitiyak na ang clamp ay hindi madulas kapag ang puwersa ng pag-angat ay inilalapat at kapag ang karga ay naibaba.
3. Ginawa mula sa mataas na kalidad na carbon steel
4. Iwasang mag-agaw o mag-shock
5. Ang mataas na frenchency quenching ng die forged special alloy steels ay nagbibigay ng higit na tibay sa cam.
WCB-1 Chain Block Tampok
1. Karaniwang disenyo ng clamp para sa patayong pag-aangat ng mga plate na bakal at istraktura ng bakal. Ang mekanismo ng paghihigpit ng lock na naka-load na spring ay sinisiguro ang isang positibong paunang clampingforce.
2. Ang clamp ay nilagyan ng isang mekanismo ng kaligtasan, tinitiyak na ang clamp ay hindi madulas kapag ang puwersa ng pag-angat ay inilalapat at kapag ang karga ay naibaba.
3. Ginawa mula sa mataas na kalidad na carbon steel
4. Iwasan ang pang-agaw o pagkabigla ng shock
5. Ang mataas na frenchency quenching ng die forged special alloy steels ay nagbibigay ng higit na tibay sa cam.
WCB-1 Chain Block Pagtutukoy
Modelo | WLB-0.5T | WLB-1T | WLB-1.5T | WLB-2T | WLB-3T | WLB-5T | WLB-10T | WLB-20T | WLB-30T | |
WLL (T) | 0.5 | 1 | 1 | 2 | 3 | 5 | 10 | 20 | 30 | |
Ang taas ng rate load (M) | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | |
Pag-load ng pagsubok (T) | 0.75 | 1.5 | 2.4 | 3 | 4.5 | 7.5 | 15 | 25 | 37.5 | |
Kinakailangan ang pagsisikap upang maiangat ang max load (N) | 262 | 314 | 343 | 318 | 347 | 382 | 435 | 390 | 394 | |
hindi. ng kadena ng pag-load (mm) | 1 | 1 | 1 | 2 | 2 | 2 | 4 | 8 | 10 | |
hindi. ng kadena ng pag-load (mm) | 6 | 6 | 8 | 6 | 8 | 10 | 10 | 10 | 10 | |
Pagsukat (mm) |
A | 142 | 142 | 178 | 142 | 178 | 210 | 384 | 580 | 688 |
B | 126 | 126 | 142 | 126 | 142 | 165 | 195 | 195 | 118 | |
C | 28 | 32 | 38 | 40 | 44 | 50 | 85 | 82 | 82 | |
D | 280 | 300 | 360 | 380 | 470 | 600 | 798 | 100 | 1050 | |
Net weight(kgï¼ ‰ | 9.5 | 10 | 16 | 14 | 24 | 36 | 79.5 | 135 | 233 | |
Dagdag na timbang bawat metro ng sobrang pagtaas | 1.7 | 1.7 | 2.4 | 2.5 | 3.7 | 5.3 | 9.7 | 19.4 | 23.9 |
